海灣ZD-02直控盤終端器

作者:海灣消防設備 文章來源：http://www.www.sz-yjdfz.com/ [大 中 小]

一、海灣ZD-02直控盤終端器概述

　　海灣ZD-02直控盤終端器（以下簡稱終端器），主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的GST-LD-KZ08H直控盤配合使用。

二、ZD-02直控盤終端器特點

　　1.ZD-02提供一組常開觸點、一組常閉觸點，使直控盤與被控設備電氣隔離；

　　2.實現啟?？刂?、向直控盤提供反饋信號；

　　3.ZD-02終端器本身提供對外接線，便于現場接線。

三、ZD-02直控盤終端器技術特性

工作電壓 工作電壓：DC24V；允許范圍：DC20V～DC28V
工作電流 監視電流≤4.5mA；動作電流≤26mA
輸出容量 5A ，AC220V 或 5A ，DC24V；
線制 與直控盤采用二線制連接；與現場設備采用六線連接，其中有四根線用于被控設備的啟停操作，其余兩線用于接收回答信號
使用環境 溫度：-10℃～55℃；相對濕度≤95%，不凝露
外形尺寸 68mm×64mm×26.5mm
外殼防護等級 IP30
殼體材料和顏色 阻燃 ABS，瓷白
重量 約 116g（帶連接線）

四、海灣ZD-02直控盤終端器結構特征

　　終端器外形示意圖如下圖所示：

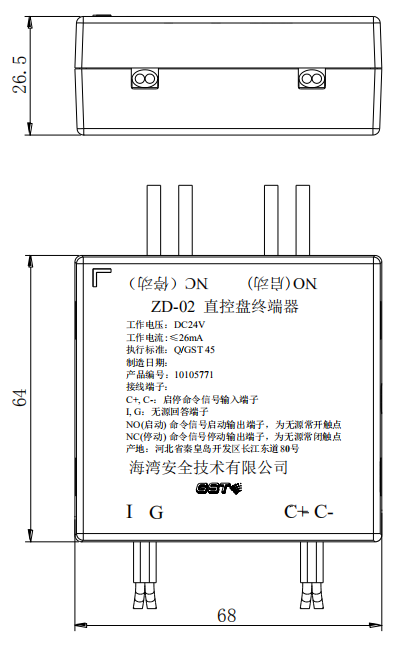

ZD-02直控盤終端器外形示意圖

ZD-02外形示意圖

五、ZD-02直控盤終端器安裝與布線

　　警告：安裝設備之前，請切斷回路的電源。

　　1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　2.終端器采用明裝方式，將終端器外接線按標識及接線說明和外部相應電氣線纜連接。根據現場環境將終端器固定在合適位置即可。

　　接線說明如下：

　　C+、C-：?jiǎn)⑼Ｃ钚盘?hào)輸入端子；

　　I、G：無源常開回答信號輸入端子；

　　以上為弱電端子；

　　NO(啟動)：?jiǎn)?dòng)命令信號輸出端子，為無源常開觸點；

　　NC（停動）：停動命令信號輸出端子，為無源常閉觸點。

　　4.布線要求：各外接線建議采用RV線，導線截面≥1.5mm2。

六、ZD-02直控盤終端器應用方法

　　利用一個終端器可完成對交流設備的啟停控制，如下圖所示。

ZD-02直控盤終端器控制交流型設備示意圖

控制交流型設備示意圖
